測量原理
導波雷達是基于時間行程原理的測量?jī)x表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜繩傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。
輸入

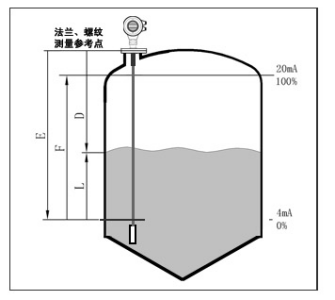

反射的脈沖信號沿纜繩傳導至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，距離物料表面的距離D與脈沖的時間行程T成正比：
D=C×T/2
其中C為光速
因空罐的距離E已知，則物位L為：
L=E-D
輸出
通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。

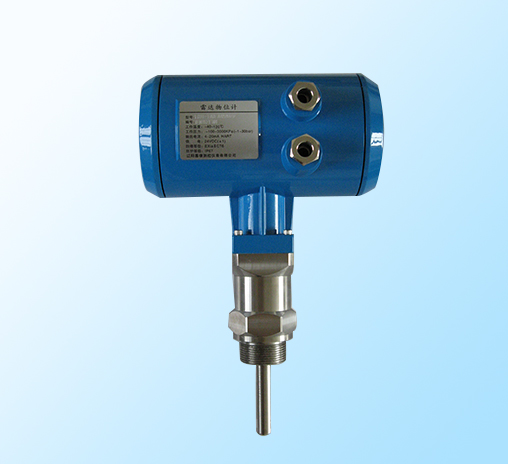

產品簡介：
導波雷達物位儀表 |
|
|
|
防爆認證 | 防爆認證 | 防爆認證 | 防爆認證 |
測 量范 圍 | 30米 | 6米 | 6米 |
過 程 連 接 | 螺紋、法蘭 | 螺紋、法蘭 | 螺紋、法蘭 |
過 程 溫 度 | -40-250℃ | -40-250℃ | -40-250℃ |
過 程 壓 力 | -1.0-40bar | -1.0-40bar | -1.0-40bar |
精 度 | ±1mm | ±1mm | ±1mm |
頻 率 范 圍 | 100MHZ-1.8GHZ | 100MHZ-1.8GHZ | 100MHZ-1.8GHZ |
防爆/防護等級 | EXiaIICT6/IP68 | EXiaIICT6/IP68 | EXiaIICT6/IP68 |
信 號 輸 出 | 4…20mA/HART(兩線) | 4…20mA/HART(兩線) | 4…20mA/HART(兩線) |

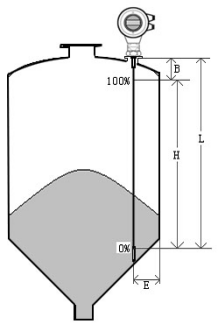

測量范圍
說明： H----測量范圍 L----空罐距離 B----頂部盲區 E----探頭到罐壁的最小距離 頂部盲區是指物料最高料面與測量參考點之間的最小距離。 底部盲區是指纜繩最底部附近無法精確測量的一段距離。 頂部盲區和底部盲區之間是有效測量距離。 注意： 只有物料處于頂部盲區和底部盲區之間時，才能保證罐內物位的可靠測量。 |
|

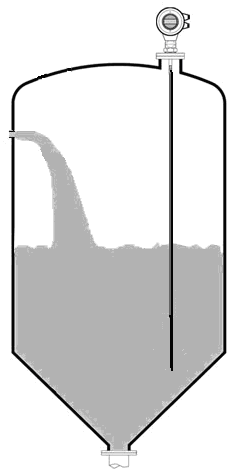

右圖為桿式雷達安裝圖，主要用于液體液位的測量。
特點：
可以測量介電常數大于等于1.4的任何介質。
一般用于測量粘度≤500cst而且不容易產生粘附的介質。
桿式雷達最大量程可以達到6米。
對蒸汽和泡沫有很強的抑制能力，測量不受影響。
對于介電常數比較小的液體物料可以采用雙探桿式測量方式，以保障良好的準確測量。
調試
可以通過三種方式調試：
l 通過顯示調整模塊NYPM
l 通過調試軟件NYSOFT
l 通過HART手持編程器
現場編程模塊（NYPM）
NYPM編程器由6個按鍵和一個液晶顯示屏，可以顯示調整菜單和參數設置。其功能相當于一個分析處理儀表。
通過NYSOFT軟件調試
雷達傳感器都可以通過軟件進行調試。采用NYSOFT軟件進行調試，需要一個儀表CONNECTCAT驅動器。

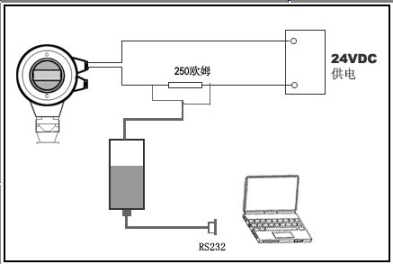

使用軟件調試的時候，給雷達儀表加電24VDC，同時在連接HART適配器前端加一個250歐姆的電阻。如果一體式HART電阻（內部電阻250歐姆）的供電儀表，就不需要附加外部電阻，這時候HART適配器可以和4…20mA線并聯。

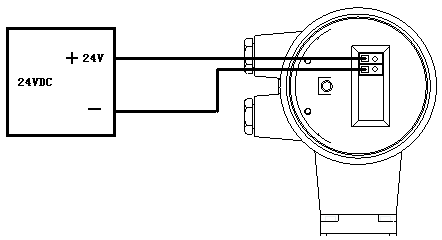

接線方式
通過NYSOFT軟件調試
雷達傳感器都可以通過軟件進行調試。采用NYSOFT軟件進行調試，需要一個儀表CONNECTCAT驅動器。
儀表尺寸
通過NYSOFT軟件調試
雷達傳感器都可以通過軟件進行調試。采用NYSOFT軟件進行調試，需要一個儀表CONNECTCAT驅動器。
技術參數
參數： 工作頻率:100MHZ-1.8GHZ
測量范圍：纜式：0-30m；桿式、同軸式：0-6m
重復性：±3mm
分辨率：1mm
采樣：回波采樣55 次/s
響應速度：>0.2S（根據具體使用情況而定）
輸出電流信號：4-20mA
精度：<0.1%
通訊接口： HART 通訊協議
過程連接: G1-1/2
法蘭DN50，DN80，DN100，DN150
過程壓力: -1-40bar
電源： 電源：24VDC(±10%),紋波電壓：1Vpp
耗電量：max 22.5mA
環境條件： 溫度-40℃～+80℃
外殼防護等級： IP68
防爆等級： EXiaIICT6
兩線制接線： 儀表供電和信號輸出共用一根兩芯屏蔽電纜線
電纜入口：2個M20×1.5(電纜直徑5--9mm)
測量距離
下表列出不同類別被測介質與測量距離的關系
介質分組 | DK(ε) | 固體顆粒 | 液體 | 測量范圍 |
1 | 1.4…1.6 |
－冷凝氣，如N2CO2 |
3m（僅指同軸桿式探頭） | |
2 | 1.6…1.9 |
－塑料帶粒子 －白灰石，特種水泥 －糖 |
－液化氣，如丙烷 －溶劑 －氟利昂12/氟利昂 －棕櫚油 | 25m |
3 | 1.9…2.5 |
－普通水泥，石膏 |
－礦物油，燃料 | 30m |
4 | 2.5…4 |
－谷物，種子 －石頭 －砂粒 |
－苯，苯乙烯，甲苯 －呋喃 －萘 | 30m |
5 | 4…7 |
－潮濕的石頭，礦石 －鹽 |
－氯苯，氯仿 －纖維素噴霧 －異氰鹽酸，本胺 | 30m |
6 | >7 |
－金屬粉末 －碳黑 －煤炭 |
－含水液體 －酒精 －液氨 | 30m |
LYJD700產品選型
儀表型號， 探頭類型， 長度， 材質
JD701 8mm 纜式探頭 30000mm 不銹鋼
JD702 10mm 桿式探頭 6000mm 不銹鋼
JD703 雙桿式探頭 6000mm 不銹鋼（法蘭安裝）
防爆
P 非防爆型（普通型）信號輸出（4-20mA）HART協議
I 本安防爆型（EXiaIICT6） 電流信號輸出（4-20mA）HART協議
一體化過程連接/材質
G G1-1/2A 螺紋 PN16 316L不銹鋼
N 1-1/2NPT 螺紋 PN16 316L不銹鋼
C 法蘭DN50 PN16C 316L不銹鋼
D 法蘭DN80 PN16C 316L不銹鋼
E 法蘭DN100 PN16C 316L不銹鋼
F 法蘭DN150 PN16C 316L不銹鋼
密封溫度
P 普通密封-20…80℃
G 高溫密封-40-250℃帶散熱片
外殼/防護等級/天線防護等級
L 鋁/IP68
電纜接口
M M20*1.5
N 1/2NPT
現場顯示
V帶
X不帶
編程器
B帶
X不帶
探頭長度(米)
LYJD700 |
